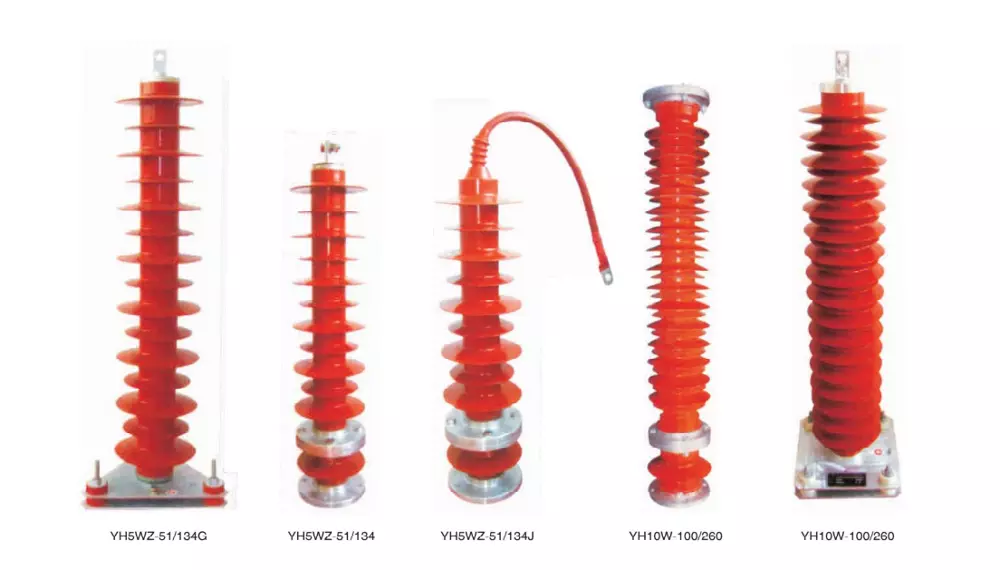

Місце походження:Чжецзян, КитайБренд:AISO / OEMНомер моделі:YH5WZ- (3,8-116)Назва продукту:блискавкозахисна підстанціяВольтаг системи оцінювача:3кВ-110кВРозрядний струм:5 кАДеталі упаковки: По коробці або фанерному футляру.Порт:Нінбо або Шанхай
Характеристика товару
1. невеликий розмір, невелика вага, стійкість до удару, відсутність пошкоджень при зіткненні під час транспортування, гнучка установка, придатна для використання в кабіні вимикача.2.Спеціальна структура, загальна компресійна форму, відсутність повітряного зазору, хороша герметизація, вологонепроникний та вибухозахищений3.Велика відстань повзучості, хороша гідрофобність, сильна стійкість до плям, стабільна робота та технічне обслуговування.4.Унікальна формула варістору оксиду цинку, малий струм витоку, повільне старіння, тривалий термін служби.
5.Зо опорної напруги постійного струму, прямокутна потужність потоку та велика витримувана потужність струму та великого струму вищі, ніж стандартні вимоги.
Звичайний стан обслуговування
Частота живлення: 48 Гц ~ 60 ГцТемпература навколишнього середовища: -40 ° C ~ + 40 ° CМаксимальна швидкість вітру: не більше 35 м / сВисота над рівнем моря: не більше 2000мІнтенсивність землетрусу: не перевищувати 8 градусівТовщина льоду: не більше 10 метрів.Тривала подача напруги не перевищує максимальної постійної робочої напруги.

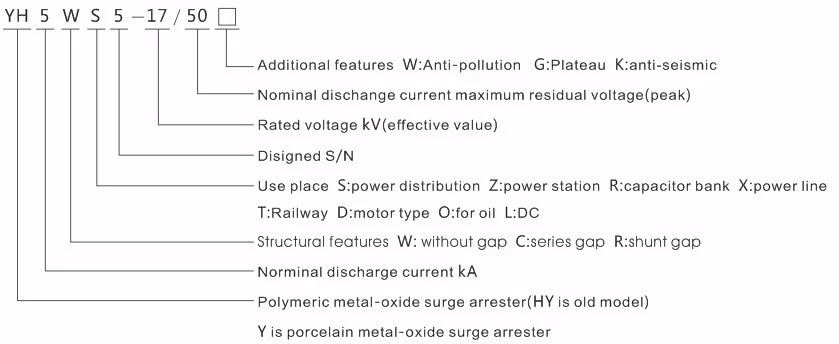

Характеристики типу
Основні технічні параметри
Обслуговування хвороба |
Система іменний Напруга кВ |
Неперервна операції Напруга кВ |
DCMin U1mA посилання Напруга kV≥ |
Залишкова напруга kV≥ |
Майдан хвиля струм імпульс витримують А |
Високий струм імпульс кА |
||
1/4 мкс Крутий струм імпульс |
8/20 мкс Блискавка струм імпульс |
30/60 мкс Перемикання струм імпульс |
||||||
5 кА Підстанція (Z) |
3 | 3.2 | 7.2 | 14.5 | 13.5 | 11.5 | 200 | 65 |
6 | 4 | 14.4 | 31 | 27 | 23 | |||
6 | 8 | 14.4 | 31 | 27 | 23 | |||
10 | 13.6 | 24 | 51.8 | 45 | 38.3 | |||
35 | 23.4 | 73 | 154 | 134 | 114 | 400 | 100 | |
40,8 | 73 | 154 | 134 | 114 | ||||
42.2 | 73 | 154 | 134 | 114 | ||||
43.2 | 73 | 154 | 134 | 114 | ||||
66 | 67.2 | 121 | 254 | 221 | 188 | 600 | 100 | |
72,5 | 130 | 258 | 224 | 190 | ||||
75,5 | 134 | 270 | 234 | 198 | ||||
110 | 75 | 140 | 287 | 250 | 212 | 600 | 100 | |
78 | 145 | 299 | 260 | 221 | ||||
80 | 148 | 305 | 266 | 226 | ||||
84 | 157 | 323 | 281 | 239 | ||||
88.2 | 168 | 347 | 302 | 256 |
-
